S 시리즈 · LED 비디오 컨트롤러

S6F

최대 230만 픽셀 로딩과 HDMI·DVI 입출력 및 광출력을 지원하는 LED 비디오 컨트롤러.

사양 보기시리즈 비교
S6F
230만px
최대 로딩
RJ45 6
출력 포트
광 3
광출력
20W
소비전력
1U
폼팩터

사양

기본 사양

최대 입력 해상도
1920 × 1200@60Hz
최대 로딩 픽셀
230만 픽셀
최대 가로 해상도
4096 픽셀
최대 세로 해상도
2560 픽셀
입력 신호
HDMI, DVI
출력 포트
RJ45 6개
광출력 포트
3개
모니터링 출력
HDMI_LOOP 1개, DVI_LOOP 1개
오디오 입력
1개
제어 포트
USB 2.0 × 1, LAN × 1
전원
AC 100~240V, 50/60Hz
소비전력
20W
크기
1U
무게
2kg

핵심 기능

기능을 카테고리별로 정리했습니다.

신호 처리

5
EDID 설정화면 스플라이싱다중 장비 스플라이싱 및 캐스케이딩HDCPDVI 신호 감지

색상·이미지

2
밝기 및 색온도 조정저휘도 그레이스케일 향상

안정성·동기화

3
장비 간 동기화온도 감지통신 품질 및 이상 감지

제어·관리

1
Fast Ethernet 포트를 통한 제어

기타

1
Colorlight 전 시리즈 수신카드 호환

I/O 포트

후면 입출력 포트 구성.

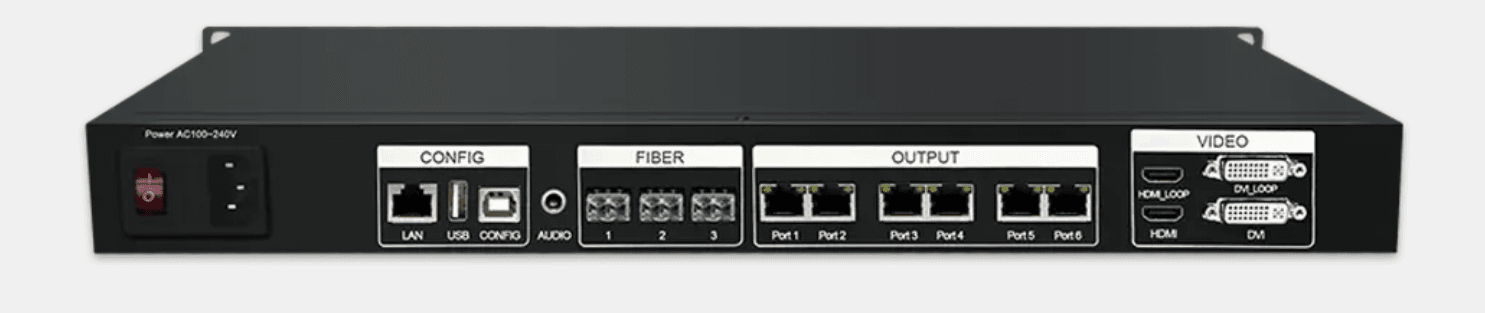

S6F 후면 패널

S 시리즈 비교

섀시 폼팩터에 따른 입출력 보드 / 윈도우 / 출력 차이.· 헤더의 모델명 클릭 시 해당 모델로 이동합니다.

항목S2S4S6F현재S20FS20
최대 입력1920×12001920×1200@601920×1200@604096×2160@604096×2160@60
최대 로딩131만 px230만 px230만 px885만 px885만 px
출력 포트RJ45 2RJ45 4RJ45 6 + 광 3광 4 (2+2 백업)RJ45 20
소비전력6W20W20W40W40W
무게100g2kg2kg5.1kg5.1kg
