1Power · 전원
AC 100~240V, 50/60Hz. 듀얼 파워 이중화 지원 (백업 전원은 옵션 별매).
X 시리즈 · Video Splicer / 비디오 스플라이서
X100 Pro-4U
대형 LED 비디오월·LCD/DLP 스플라이싱 화면·초고해상도 영상월을 위한 4U 비디오 스플라이서.
최대 4096×2160@60Hz 입출력 / 33M 픽셀 로딩 / 16개 비디오 출력 / 32개 입력 윈도우 동시 처리. 모듈형 입출력 보드 구성, HDMI·DP·SDI·GbE·10G Fiber 등 다양한 포맷, HDR10·HLG 지원, 듀얼 파워 이중화로 라이브 방송·전시·관제실 환경에 최적화.
4K@60Hz
입출력 해상도
33Mpixels
최대 로딩 픽셀
4U
섀시 (랙 마운트)
32
최대 입력 윈도우
16
최대 비디오 출력
2,000
프리셋 저장
사양
처리 사양
- 제품 유형
- Video Splicer / 비디오 스플라이서
- 입력 해상도
- 최대 4096 × 2160 @ 60Hz
- 출력 해상도
- 최대 4096 × 2160 @ 60Hz
- 최대 로딩 픽셀
- 33,177,600 px
- 최대 가로/세로
- 16,384 px
- 커스텀 프레임레이트
- 23.98 ~ 240Hz
- HDR
- HDR10, HLG 지원
I/O 사양 (모듈형)
- 입력 보드
- 최대 4개 (10종 보드 호환)
- 출력 보드
- 최대 4개 (7종 보드 호환)
- 최대 입력 윈도우
- 32개
- 최대 비디오 출력
- 16개
- 지원 입력
- HDMI · DP · SDI · DVI · VGA · CVBS · IP
- 지원 출력
- HDMI · DVI · GbE · 5G Ethernet · 10G Fiber
- LED 출력 포트
- GbE 최대 40 / 5G Ethernet 최대 8+8 Backup / 10G Fiber 최대 4+4 Backup
- 다중 입력 처리
- 4× 4K 또는 16× 1080P 동시
- Genlock
- GENLOCK IN / LOOP 지원
- 3D
- 3D VESA 포트 (별도 3D 장비 필요)
- 프리뷰 출력
- HDMI 1.4 + Web 기반 실시간 모니터링
제어 · 전원
- 제어 방식
- 터치스크린 · LAN · RS232 · Web · Kylin 플랫폼
- 프리셋 관리
- 최대 2,000개 + 프리셋 투어 스케줄
- 안정성
- Ethernet/Fiber 백업 · 장비 간 백업 · 듀얼 파워 이중화
- 유지보수
- USB · Web 기반 프로그램/이미지 업그레이드
- 전원
- AC 100 ~ 240V, 50/60Hz
- 최대 소비전력
- 120W
물리 · 환경
- 섀시
- 4U (랙 마운트)
- 크기 (W×H×D)
- 483.0 × 177.8 × 406.1 mm
- 무게
- 12.5 kg
- 동작 온도
- 10℃ ~ 45℃
- 인증
- CCC · CE · UKCA · FCC · EAC · IC
핵심 기능
기능을 카테고리별로 정리했습니다.
신호 처리
6대형 화면 스플라이싱모듈형 입출력4K 입출력LED 출력 지원다중 창 구성HDR 지원
색상·이미지
1독립 색상 관리
안정성·동기화
1안정성 (이중화)
콘텐츠 관리
1프리셋 2,000개
I/O 포트

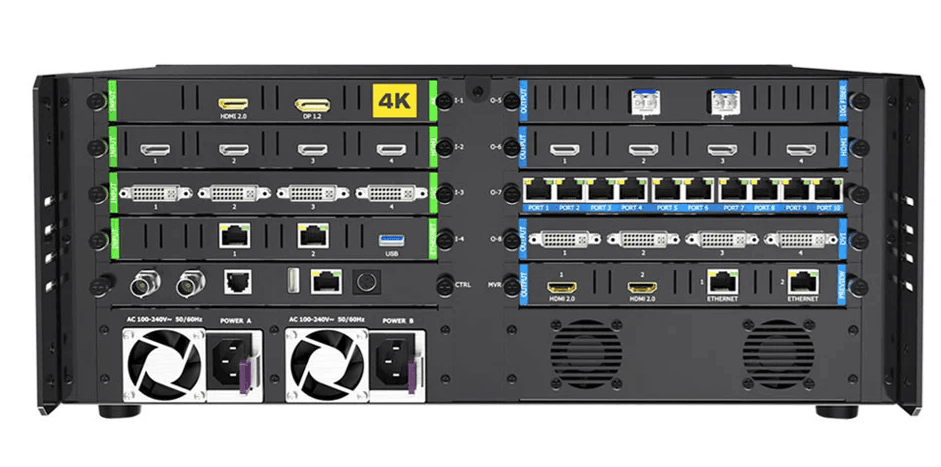

후면 패널 5영역 구성. 입력·출력 보드는 모듈형으로 슬롯별 교체 가능.
2Main board · 메인 보드
GENLOCK IN / LOOP, RS232 시리얼, USB 3.0, GbE 제어, 3D 포트.
3Input board · 입력 보드
모듈최대 4슬롯. 입력 보드 10종 호환 (HDMI · DP · SDI · DVI · VGA · CVBS · IP 등).
4Output board · 출력 보드
모듈최대 4슬롯. 출력 보드 7종 호환 (HDMI · DVI · GbE · 5G Ethernet · 10G Fiber 등).
5Preview & Monitoring · 프리뷰
2K 1채널 입력 프리뷰 + 실시간 출력 모니터링. HDMI 1.4 + Web 기반.
X100 Pro 시리즈 비교
섀시 폼팩터에 따른 입출력 보드 / 윈도우 / 출력 차이.· 헤더의 모델명 클릭 시 해당 모델로 이동합니다.
| 항목 | X100 Pro-4U현재 | X100 Pro-7U | X100 Pro-11U |
|---|---|---|---|
| 섀시 | 4U | 7U | 11U |
| 입력 보드 | 최대 4개 | 최대 8개 | 최대 16개 |
| 출력 보드 | 최대 4개 | 최대 8개 | 최대 18개 |
| 최대 입력 윈도우 | 32 | 64 | 64 |
| 최대 비디오 출력 | 16 | 32 | 72 |
| 최대 소비전력 | 120W | 230W | 400W |
| 무게 | 12.5kg | 19.3kg | 38.0kg |
